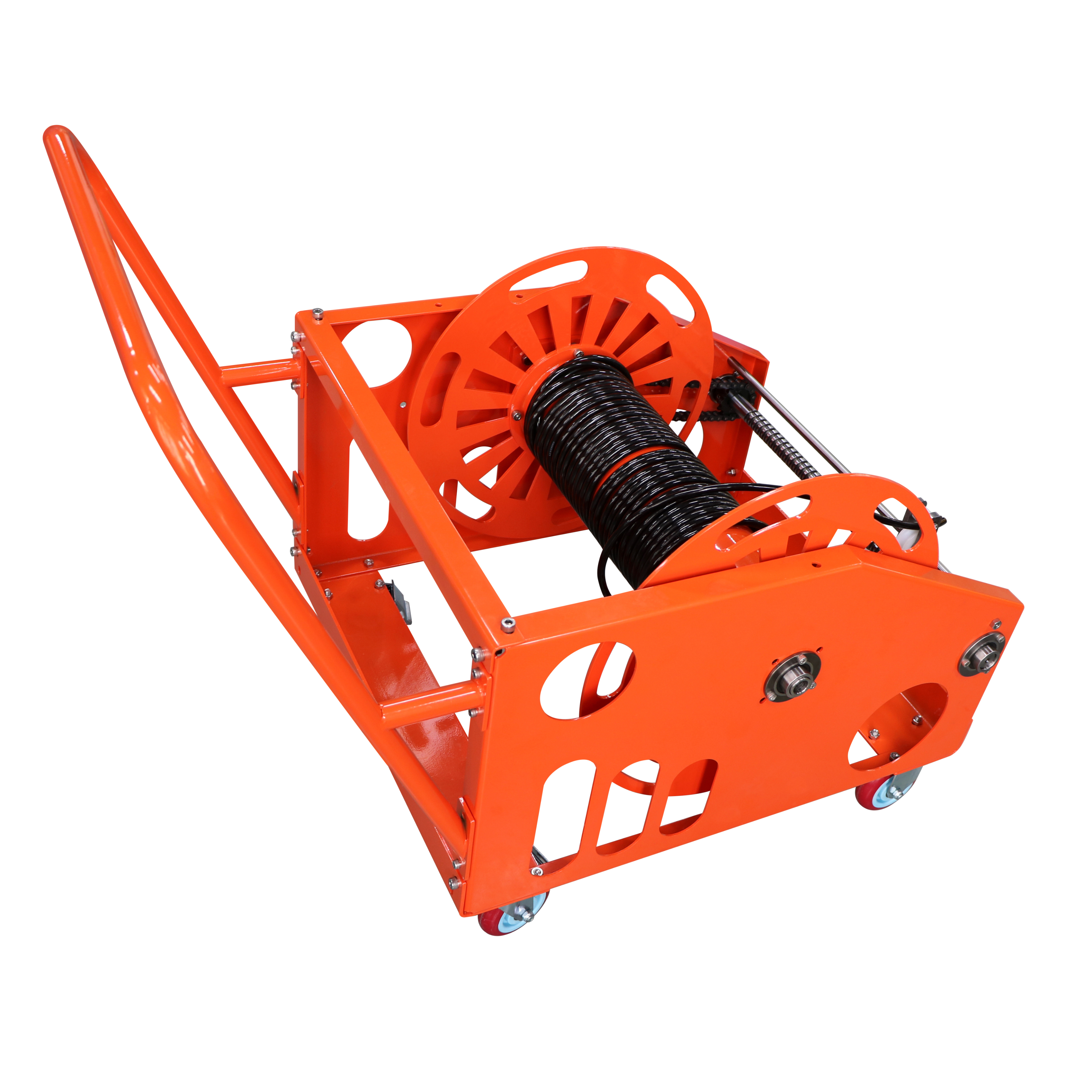

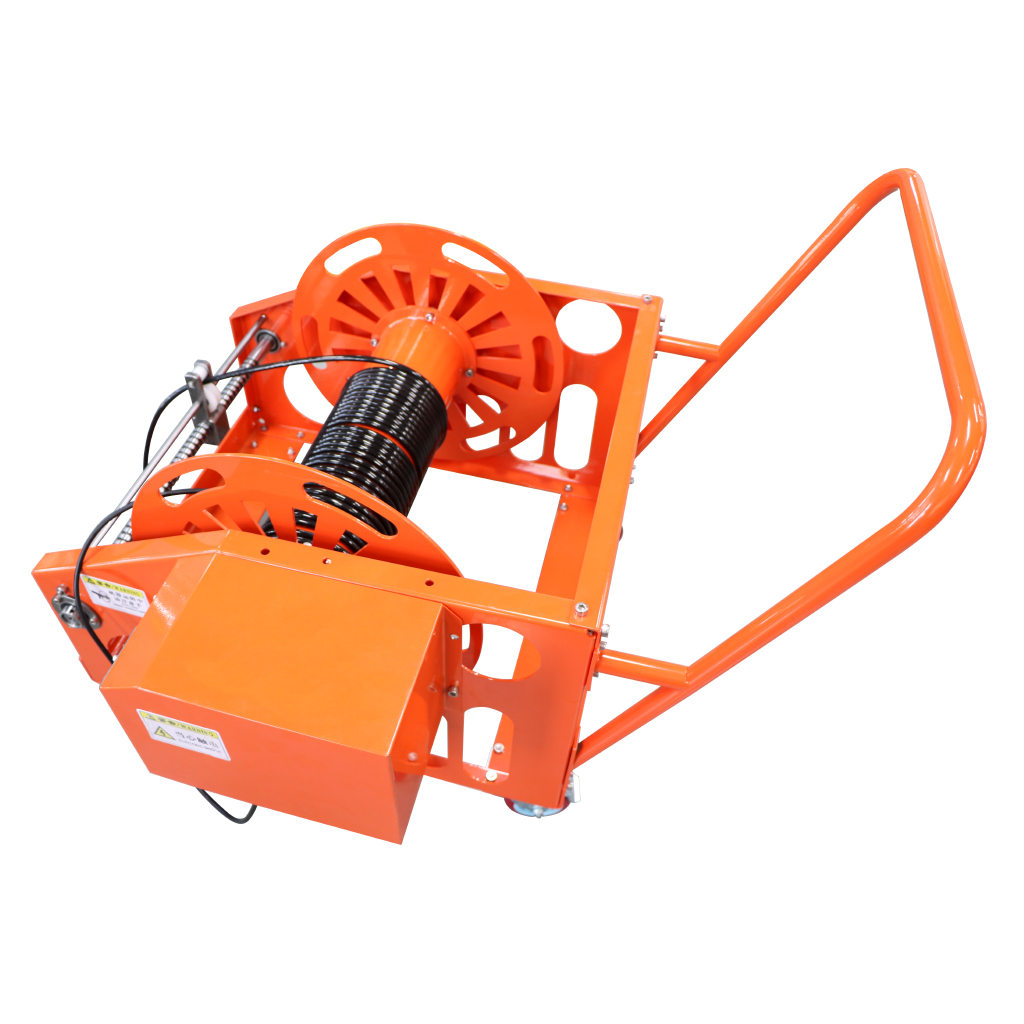

牵越C型304小电动绞盘车，绞盘直径450mm，最大承重280KG，带万向轮，防护等级：IP54 / IP65（可选），整体采用 304 / 铝（结合），可安装滑环，支持定制。
|
技术参数 |
||
|
型号 |
一型电动绞盘车 |
- |
|
卷盘直径 |
450mm |
可调整 |
|
最大承重 |
280KG |
- |
|
线缆长度 |
150M |
可根据线缆外径调整 |
|
电机功率 |
0.2kW / 0.3kW / 0.4kW（可选） |
- |
|
电压 |
AC 380V / 220V / DC 24V（可选） |
- |
|
转速 |
0—30rpm（可调） |
- |
|
材质 |
整体采用 304 / 铝（结合） |
- |
|
移动方式 |
万向轮（带刹车） + 固定轮 |
- |
|
防护等级 |
IP54 / IP65（可选） |
- |
|
所有未注形位公差按GB/T1184-H执行 |
|||||
|
未注尺寸公差 |
|||||
|
尺寸分段 |
>6 |
6~30 |
30~120 |
120~400 |
400< |
|
精密f |
±0.05 |
±0.1 |
±0.15 |
±0.2 |
±0.3 |
|
设计 |
|
图纸更改记录 |
|||
|
审核 |
|
标记 |
处数 |
签名 |
|
|
批准 |
|
|
|
|
|
|
设计日期 |
|
|
|
|
|
|
卓立仪器技术廊坊有限公司 |
|||
|
|

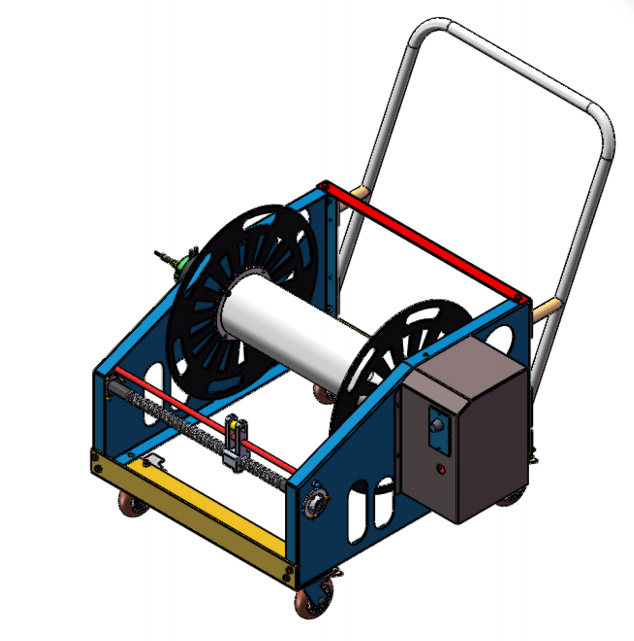

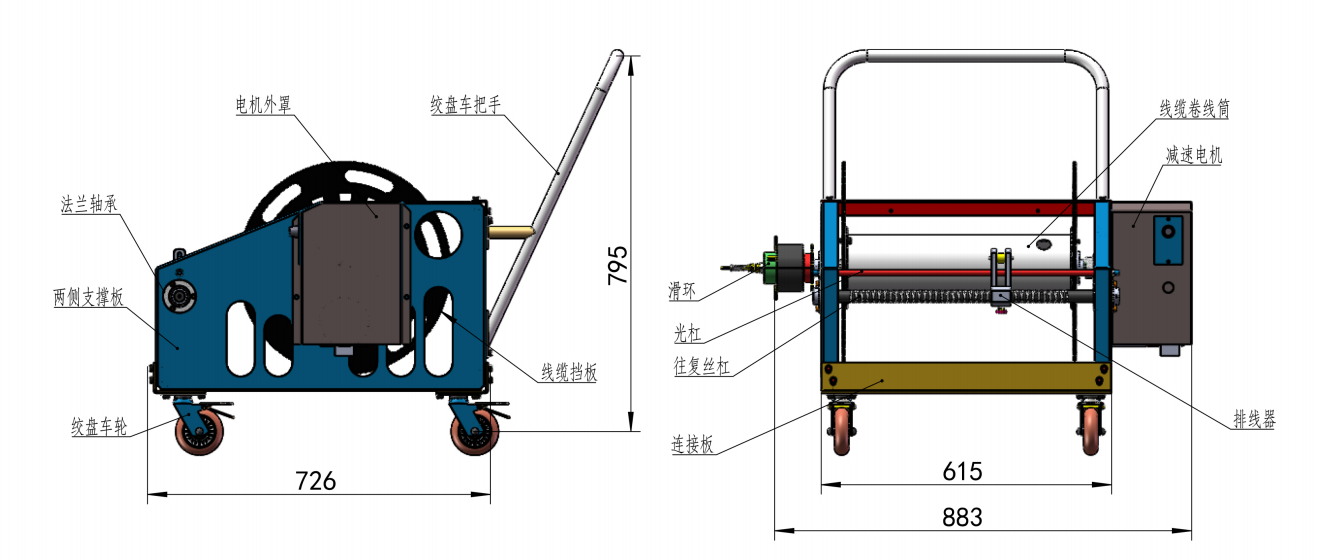

牵越C型304小电动绞盘车装配体2 |
||
|
重量 |
比例 |
数量 |
“图样代号” |
|
10726 |
1:10 |
|
|
|
共 张 第 张 |
版本 |
替代 |
|
